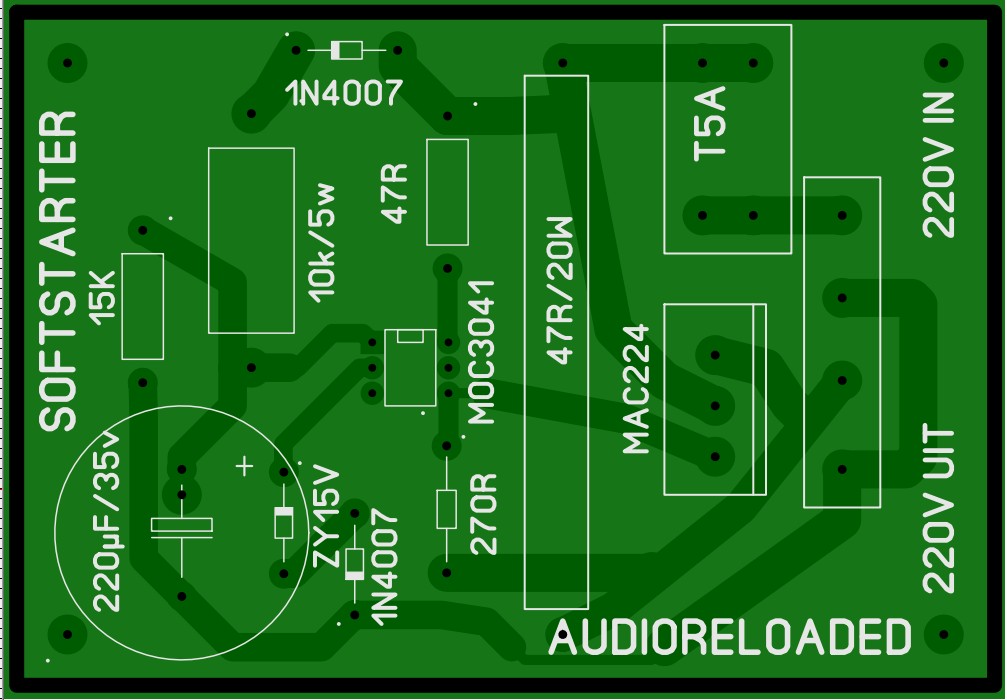

Soft Starter

220VAC Soft Starter voor Motoren (tot 1500W)

Elektromotoren vragen bij het inschakelen een aanzienlijke piekstroom. Dit kan zorgen voor dipjes op het lichtnet, het doorslaan van trage zekeringen of mechanische schokken op de aandrijving. Deze compacte en betrouwbare softstarter beperkt de aanloopstroom van wisselstroommotoren tot circa 1500W (zoals in zaagtafels, kolomboren of afzuiginstallaties), waardoor ze geleidelijk en zonder pieken op toeren komen.

Het ontwerp is opgebouwd rond een triac (MAC224) en een galvanisch gescheiden opto-triac (Sharp PR29MF21NSZ met ingebouwde nuldoorgangsdetectie). De vertraging wordt analoog geregeld via het RC-netwerk en de zenerdiode, waardoor de schakeling direct bij het inschakelen van de netspanning soepel opstart.

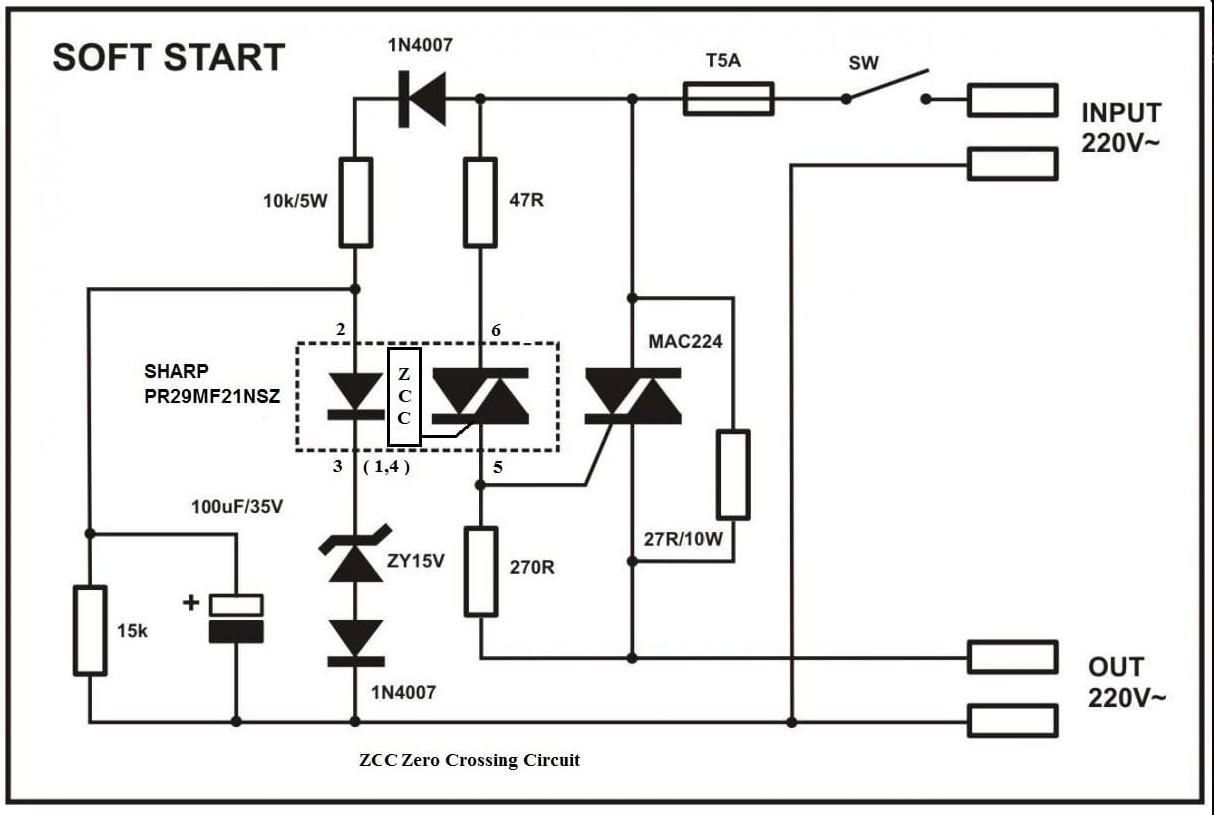

Werking van de Schakeling

Bij het inschakelen van de netspanning stroomt de eerste aanloopstroom via de vermogensweerstand van 27 Ω / 10W. Dit begrenst de mechanische en elektrische inschakelpiek direct. Tegelijkertijd laadt de 100 µF condensator via de 10 kΩ vermogensweerstand op. Zodra de spanning over de condensator de drempelwaarde van de 15V zenerdiode (ZY15V) bereikt, ontsteekt de interne LED van de optocoupler. De Sharp PR29MF21NSZ schakelt op de eerstvolgende nuldoorgang in en stuurt de gate van de MAC224 triac aan, die de 27 Ω weerstand overbrugt en de motor van de volle netspanning voorziet.

Onderdelenlijst (BOM)

• 1x U1: Sharp PR29MF21NSZ – Solid State Relay / Opto-triac met ZCC


• 1x Q1: MAC224 – Triac (230V / 400V - 15A tot 40A geschikt)


• 2x D1, D2: 1N4007 – Gelijkrichtdiode


• 1x ZD1: ZY15V – Zenerdiode 15V (1W)


• 1x C1: 100 µF / 35V – Elektrolytische condensator


• 1x R1: 10 kΩ / 5W – Draadgewonden vermogensweerstand


• 1x R2: 27 Ω / 10W – Draadgewonden vermogensweerstand (startstroombegrenzer)


• 1x R3: 47 Ω – Koolfilm- of metaalfilmweerstand


• 1x R4: 270 Ω – Koolfilm- of metaalfilmweerstand


• 1x R5: 15 kΩ – Koolfilm- of metaalfilmweerstand


• 1x F1: T5A – Trage glaszekering (5A)


• 1x SW: Aan/uit-schakelaar – Netschakelaar

Veiligheidswaarschuwing: Deze schakeling is rechtstreeks verbonden met het 220V lichtnet. Er is geen galvanische scheiding tussen het net en de componenten op de PCB. Gebruik een deugdelijke, geïsoleerde behuizing en neem alle nodige veiligheidsmaatregelen in acht tijdens het testen en inbouwen!

Downloads & Projectbestanden

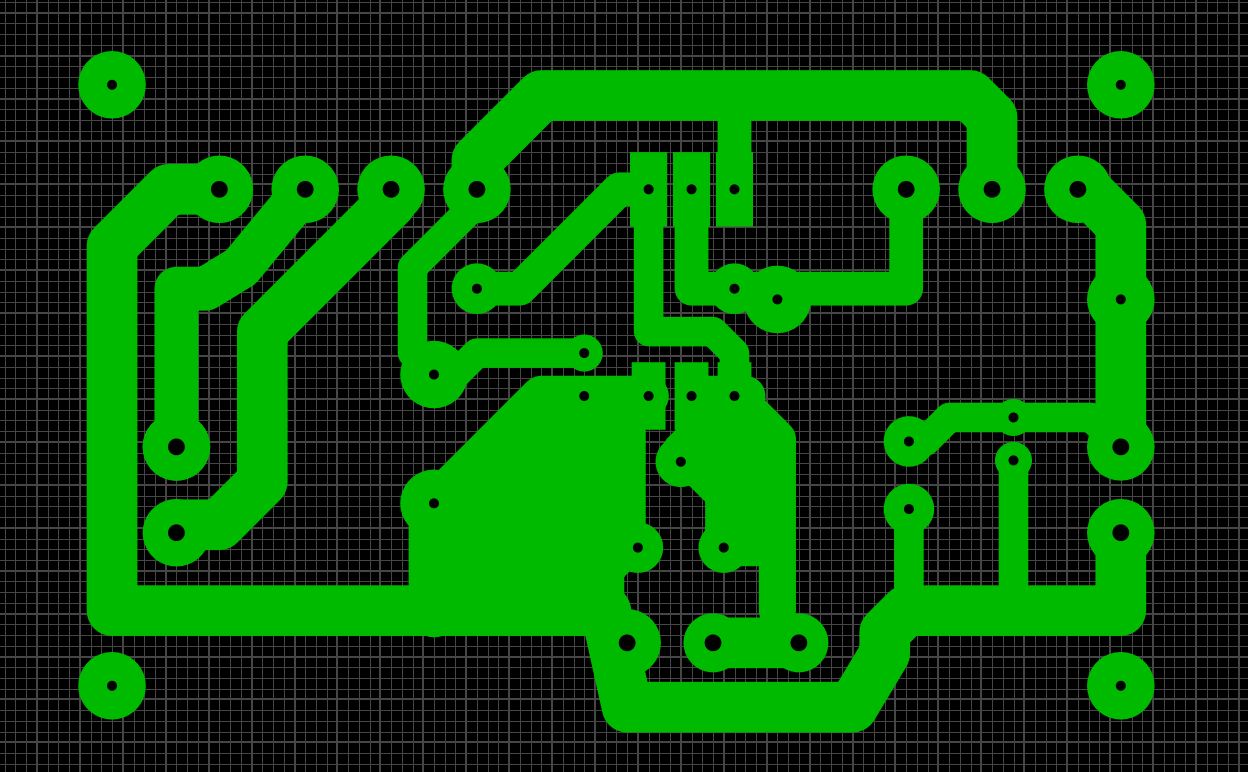

Alle bestanden zijn beschikbaar gesteld om de PCB zelf te maken of te laten fabriceren.
Geef uw emailadres in en start de download.
Alvast bedankt.

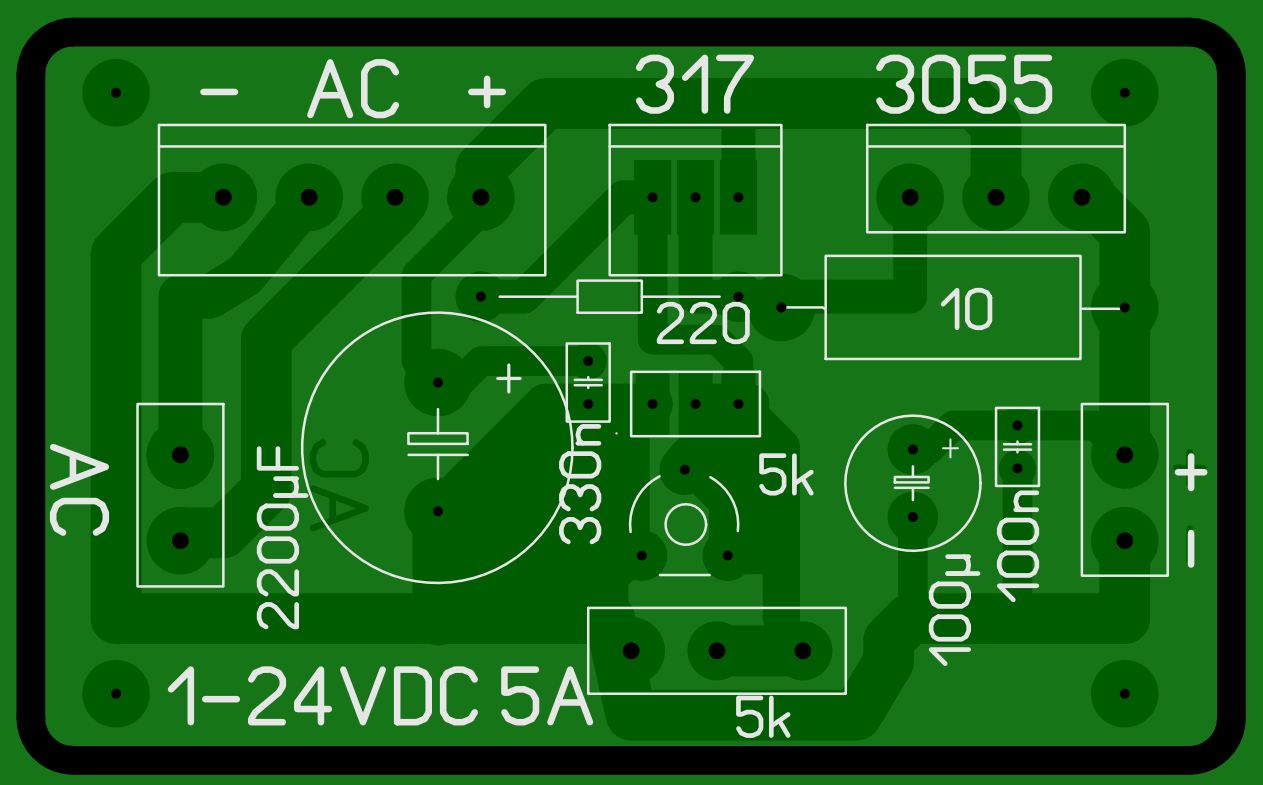

Regelbare Labvoeding

Regelbare Labvoeding (1,2V – 24V / 5A) met LM317 & 2N3055

Een regelbare voeding is onmisbaar op elke elektronica-werkbank. Waar een standaard LM317 spanningsregelaar-IC beperkt is tot een stroom van circa 1,5A, maakt deze Schakeling gebruik van een externe vermogenstransistor (2N3055) om de maximale stroomcapaciteit op te krikken naar maar liefst 5A.

Dit project is gebaseerd op een concept van Circuits-DIY.

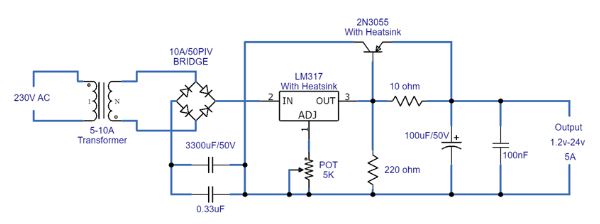

Werking van de Schakeling

• Transformator & Gelijkrichting: De netspanning van 230V AC wordt door een stevige nettransformator (5A tot 10A) teruggebracht naar een veilige wisselspanning van 24V AC. Een bruggelijkrichter (10A / 50 PIV) zet dit om naar gelijkspanning, waarna condensatoren (3300 µF en 0,33 µF) de rimpelspanning afvlakken en hoogfrequente ruis onderdrukken.


• Spanningsregeling: Het LM317 IC regelt de uitgangsspanning door middel van een potentiometer van 5 kΩ. Hiermee is de spanning aan de uitgang traploos in te stellen van circa 1,2V tot 24V.


• Stroomversterking: Omdat het LM317 IC zelf max. 1,5A kan leveren, is de 2N3055 NPN-vermogenstransistor parallel geschakeld. Bij hogere stromen neemt de 2N3055 het grootste deel van de belasting over, waardoor de voeding moeiteloos tot 5A kan leveren.


• Uitgangsfiltering: Aan de uitgang zorgen een 100 µF elektrolytische condensator en een 100 nF ontkoppelcondensator voor een stabiele en schone gelijkspanning.

Onderdelenlijst (BOM)

• TR1: Transformator 230V AC naar 24V AC (5A - 10A) – Nettransformator


• BR1: Bruggelijkrichter 10A / 50 PIV – Gelijkrichterbrug


• IC1: LM317 – Instelbare spanningsregelaar (TO-220)


• Q1: 2N3055 – NPN vermogenstransistor (TO-3)


• POT1: 5 kΩ – Potentiometer (Lineair)


• R1: 220 Ω – Weerstand


• R2: 10 Ω – Weerstand


• C1: 3300 µF / 50V – Elektrolytische condensator


• C2: 0,33 µF (330 nF) – Keramische of filmcondensator


• C3: 100 µF / 50V – Elektrolytische condensator


• C4: 100 nF – Keramische ontkoppelcondensator


• Koeling: Koellichamen (Heatsinks) – Noodzakelijk voor de LM317 en 2N3055

Aandachtspunt: Zowel de LM317 als de 2N3055 transistor kunnen tijdens zware belasting (hoge stroom bij een lage uitgangsspanning) aanzienlijk warm worden. Zorg voor voldoende grote koellichamen en eventueel actieve koeling (ventilator).

Downloads & Projectbestanden

Alle bestanden zijn beschikbaar gesteld om de PCB zelf te maken of te laten fabriceren.
Geef uw emailadres in en start de download.
Alvast bedankt.

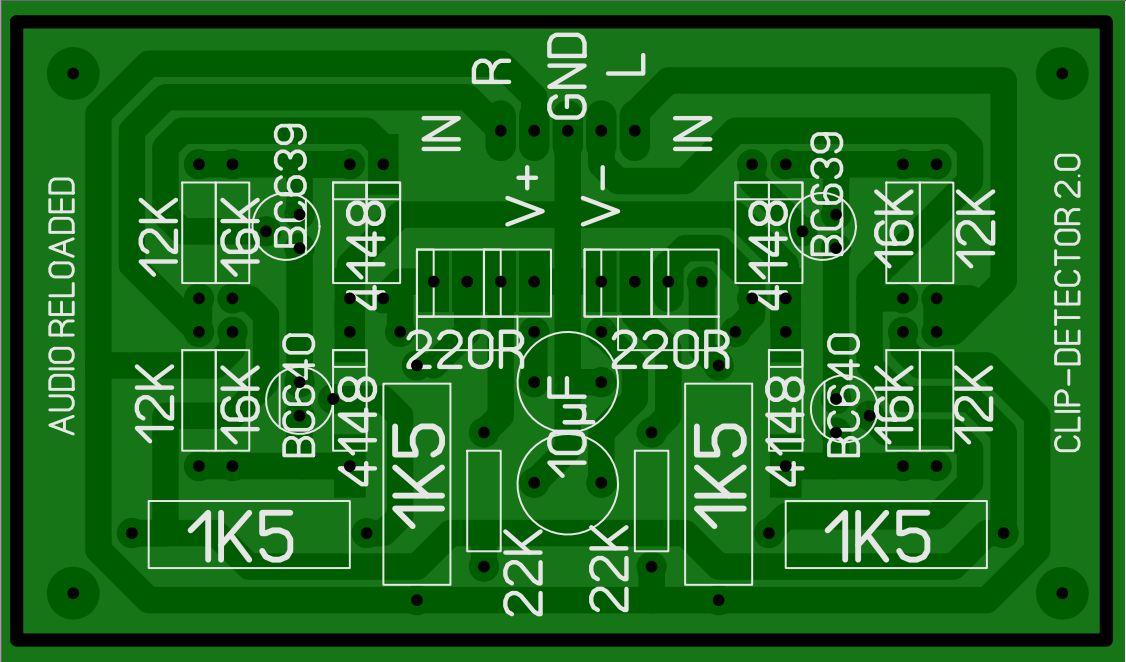

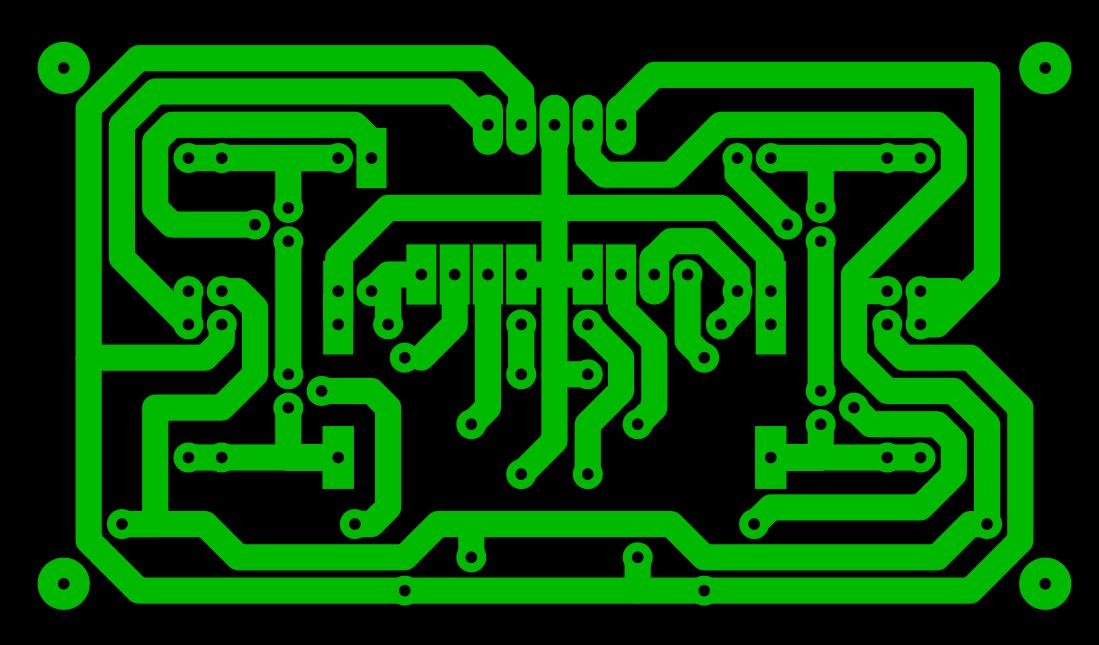

Clip-Detector

Clip-Detector 2.0 voor Audio Versterkers

Voorkom vervorming en bescherm je luidsprekers met deze actieve clipping indicator. Dit project is gebaseerd op het beproefde concept van Chris Russel (www.pavouk.org) en door mij volledig herontworpen in Sprint-Layout tot een compacte, direct in te bouwen printplaat.

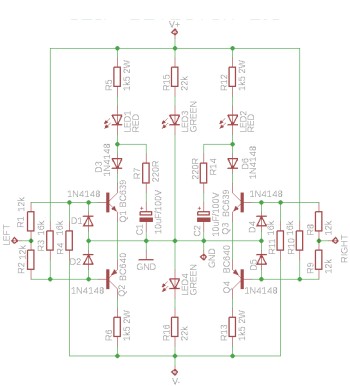

Hoe het werkt

De clip-detector bewaakt de uitgangsspanning van je versterker ten opzichte van de voedingsspanning (V+ en V-). Zodra de versterker tegen zijn maximale bereik aan zit en begint te 'clippen', sturen de transistoren (BC639/BC640) de rode indicatie-LED's aan. De ingebouwde RC-netwerken met 10µF condensatoren zorgen ervoor dat korte pieken worden vastgehouden, zodat vervormingspieken duidelijk zichtbaar blijven.

Belangrijkste kenmerken

• Onafhankelijke stereo-detectie: Bewaking voor zowel het linker- als rechterkanaal.


• Voedingsindicatie: Groene status-LED's voor actieve spanning.


• Snel en nauwkeurig: Snelle respons via 1N4148 diodes en robuuste transistoren.


• Universeel toepasbaar: Geschikt voor een brede reeks symmetrische voedingsspanningen.

Onderdelenlijst (BOM)

• 2x Q1, Q3: BC639


• 2x Q2, Q4: BC640


• 6x D1 – D6: 1N4148


• 2x LED1, LED2: LED 2mm flat face, rood


• 2x LED3, LED4: LED 2mm flat face, groen


• 2x C1, C2: 10µF / 100V


• 4x R1, R2, R8, R9: 12kΩ


• 4x R3, R4, R10, R11: 16kΩ


• 4x R5, R6, R12, R13: 1k5Ω (2W)


• 2x R7, R14: 220Ω


• 2x R15, R16: 22kΩ

Downloads & Bestanden

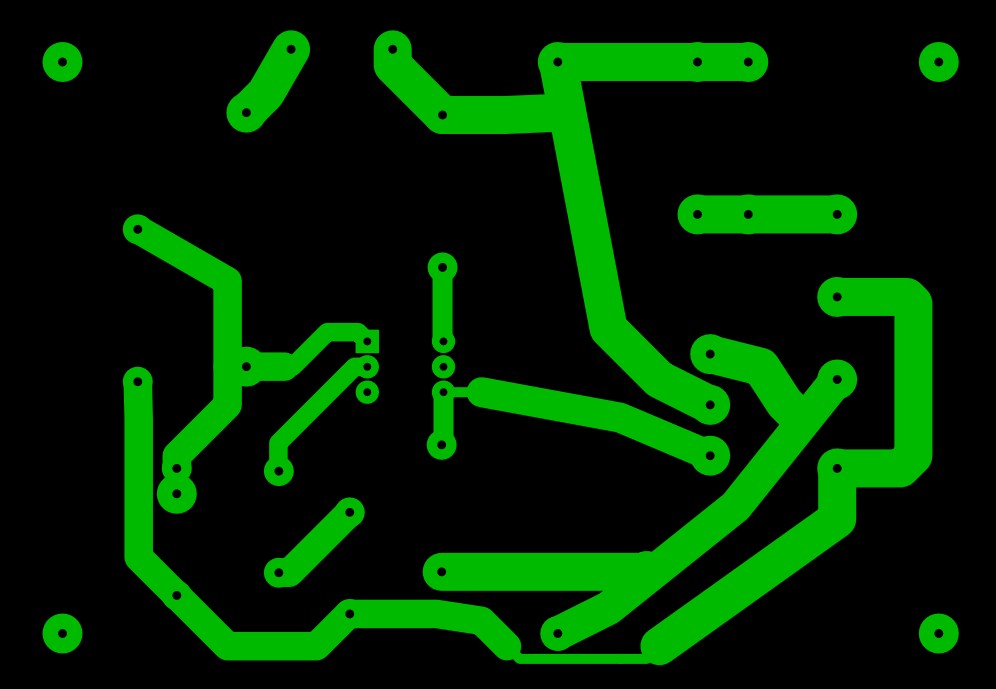

Alle bestanden zijn beschikbaar gesteld om de PCB zelf te maken of te laten fabriceren.
Geef uw emailadres in en start de download.
Alvast bedankt.

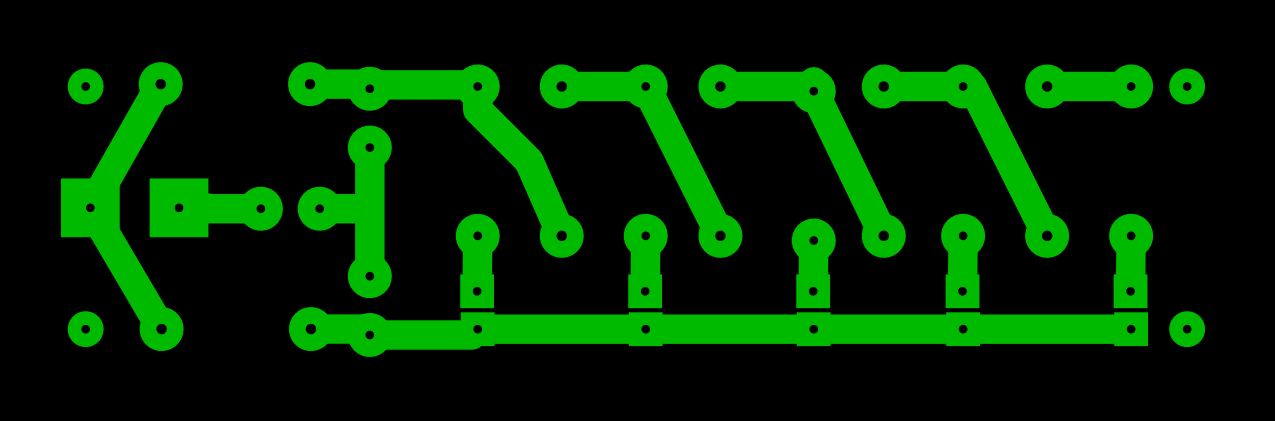

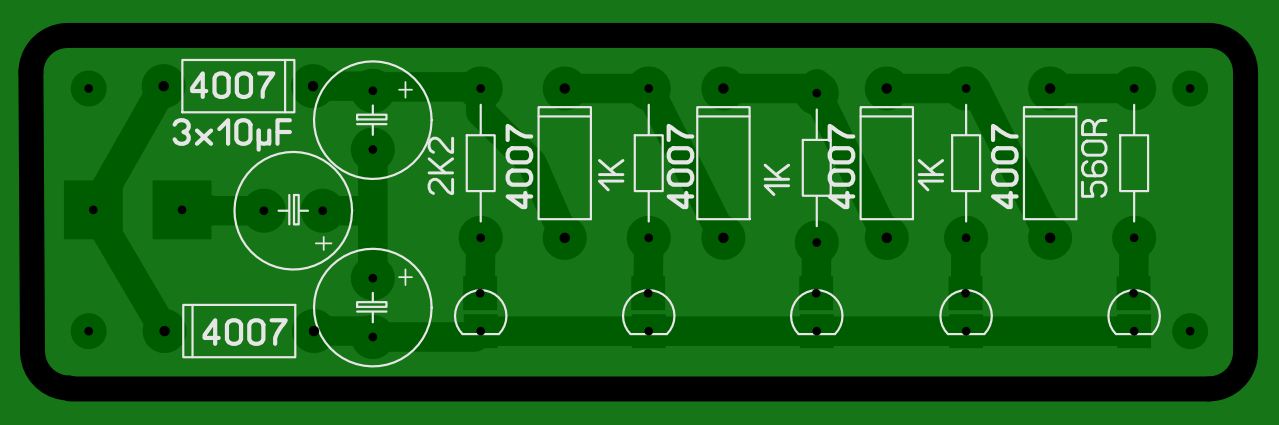

5 LED Audio Power Meter

Een passieve 5 LED vermogenmeter)

Geïnspireerd op de klassieke Velleman K4307, biedt deze vereenvoudigde 5-LED audiometer een compacte en doeltreffende manier om het vermogen van een eindversterker visueel te monitoren. Dankzij het passieve ontwerp werkt de schakeling volledig zonder extra voedingsspanning; de benodigde energie wordt rechtstreeks uit het luidsprekersignaal gehaald.

Met een minimale hoeveelheid standaardcomponenten is dit een ideaal instapproject of een handige toevoeging voor elke zelfbouwversterker of luidsprekerbehuizing.

Eigenschappen & Specificaties

• Geen externe voeding nodig: Sluit de schakeling rechtstreeks aan op de luidsprekeruitgang van de versterker.


• 5-LED Visuele Indicatie: Duidelijke stapsgewijze weergave van het uitgangsvermogen.


• Ultra-compact PCB-ontwerp: Zeer beperkte afmetingen dankzij het slimme, eenvoudige schema.


• Universeel inzetbaar: Geschikt voor diverse audio-installaties en versterkeropstellingen.

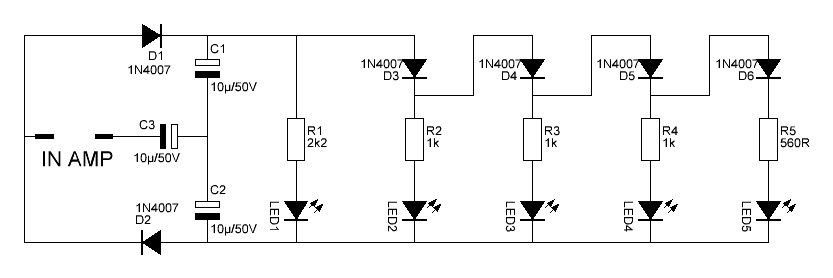

Schema & Werking

Het audio-ingangssignaal wordt gelijkgericht en gebufferd door de condensatoren C1, C2 en C3. Naarmate de klemspanning van de versterker stijgt, worden de opeenvolgende LED's (LED1 t/m LED5) geactiveerd via de diodes D3 t/m D6 en bijbehorende weerstanden.

Onderdelenlijst (BOM)

• 6x Diode: D1 t/m D6 — 1N4007


• 5x LED: LED1 t/m LED5 — 3mm of 5mm Low-Current LED's

• 3x Elektrolytische condensator: C1, C2, C3 — 10µF / 50V

• 1x Weerstand: R1 — 2.2 kΩ


• 3x Weerstand: R2, R3, R4 — 1 kΩ


• 1x Weerstand: R5 — 560 Ω

Downloads & Projectbestanden

Alle bestanden zijn beschikbaar gesteld om de PCB zelf te maken of te laten fabriceren.
Geef uw emailadres in en start de download.
Alvast bedankt.

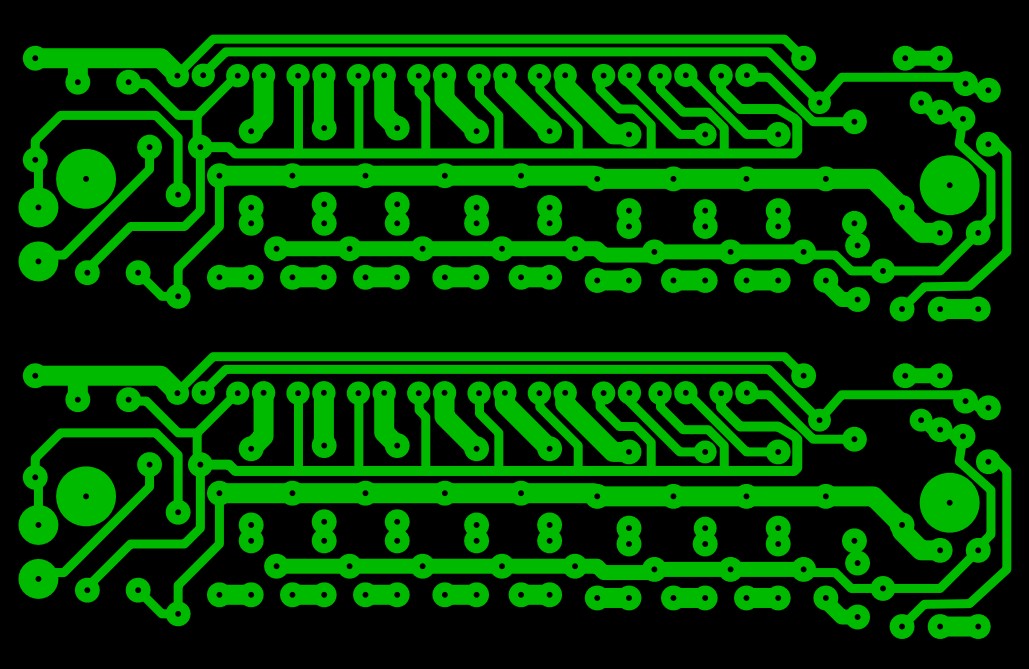

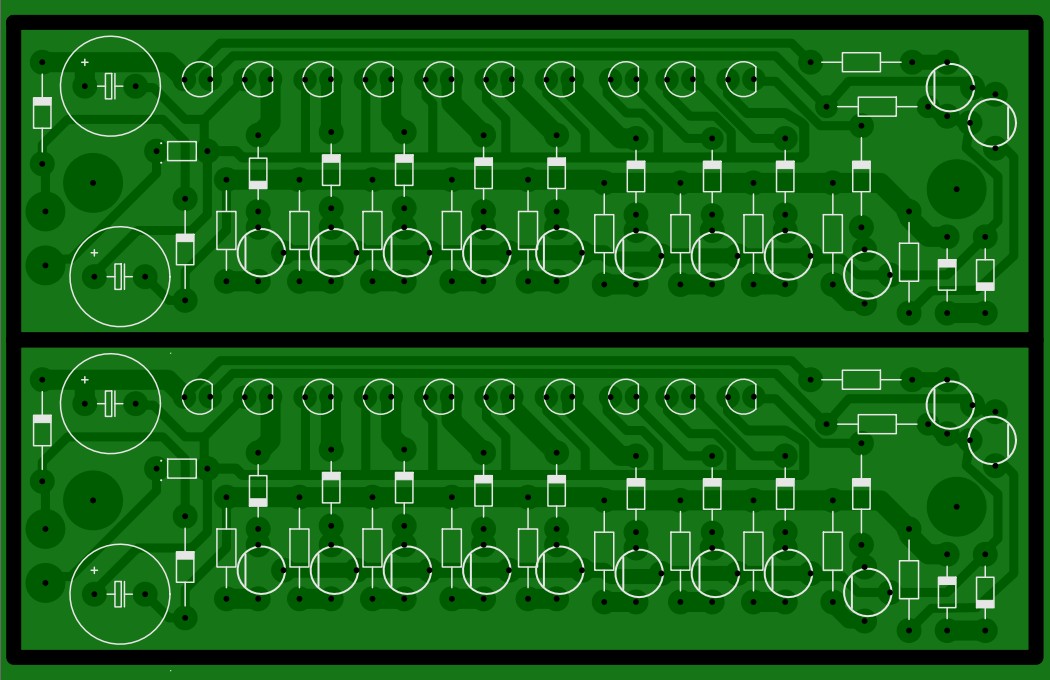

LED Audio Power Meter

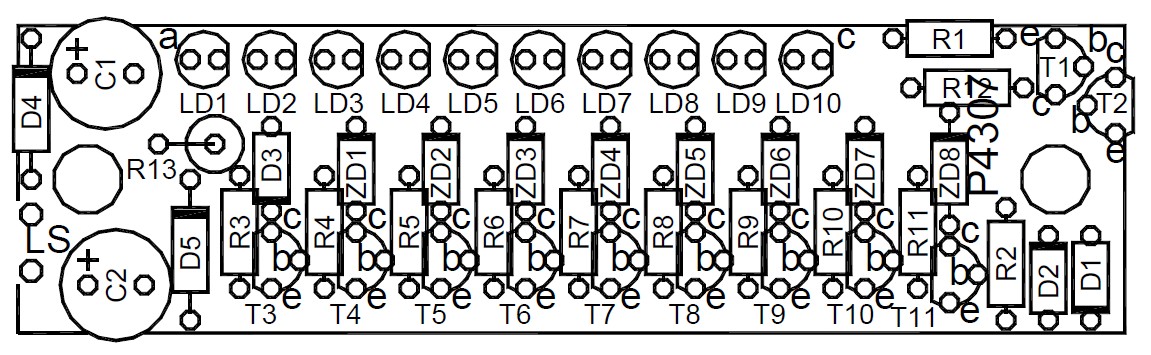

Velleman K4307 LED Audio Power Meter – Re-design & PCB Overhaul

De klassieke Velleman K4307 kit is een van die iconische elektronica-projecten uit de jaren 80 en 90. Een uiterst handige en robuuste 10-LED vermogensmeter die direct wordt gevoed uit het luidsprekersignaal — zonder dat er een externe voeding nodig is! Omdat Velleman deze klassieker helaas al lange tijd niet meer produceert, is het originele printontwerp via reverse engineering volledig opnieuw getekend en modern opgebouwd.

Hieronder vind je alle informatie en downloadbestanden om dit klassieke project zelf nieuw leven in te blazen.

Eigenschappen & Specificaties

• Geen externe voeding nodig: Wordt rechtstreeks aangedreven door de luidsprekeruitgang van de versterker.


• 10-LED vermogensweergave: Duidelijke visuele schaalverdeling tot wel 2000Wrms.


• Twee meetmodi (Low Power / High Power): Eenvoudig in te stellen via de waarde van weerstand R13:



  • Low Power mode (R13 = 10 Ω): Voor huiskamer- en audio-installaties (0,15W - 200W bij 8 Ω / 0,3W - 400W bij 4 Ω).


  • High Power mode (R13 = 1 kΩ): Voor PA-systemen en car-audio (5W - 1000W bij 8 Ω / 10W - 2000W bij 4 Ω).






• Geschikt voor diverse versterkers: Kan ook gebruikt worden bij gebrugde vermogensversterkers.

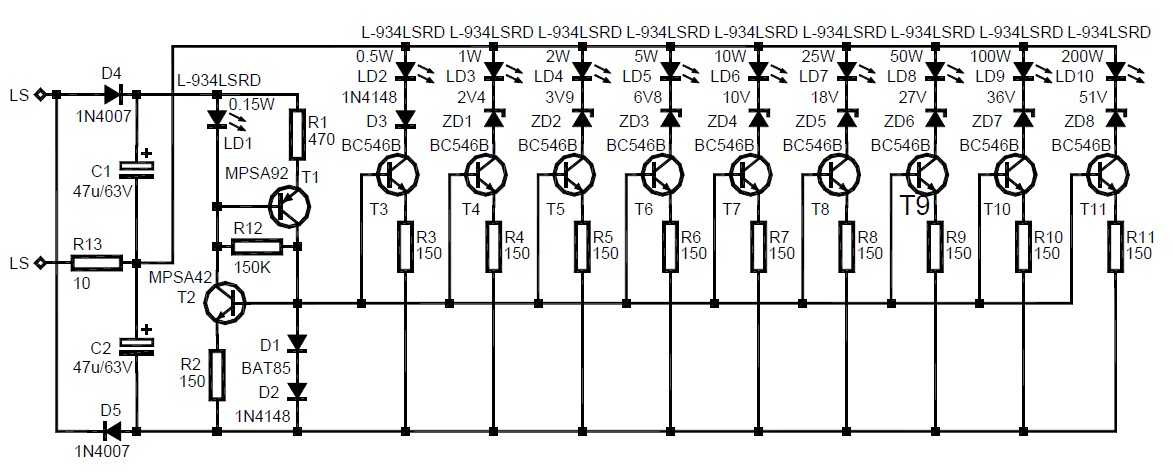

Onderdelenlijst (BOM)

Halfgeleiders & Transistoren

• 1x T1: MPSA92 (of 2N5401)


• 1x T2: MPSA42 (of 2N5551)


• 9x T3 – T11: BC546B


• 1x D1: BAT85 (Schottky diode)


• 2x D2, D3: 1N4148


• 2x D4, D5: 1N4007


• 8x Zenerdiodes: ZD1 (2V4), ZD2 (3V9), ZD3 (6V8), ZD4 (10V), ZD5 (18V), ZD6 (27V), ZD7 (36V), ZD8 (51V)


• 10x LED's (7x groen, 1x oranje, 2x rood, 3mm low-current L-934LSRD)

Passieve componenten

• 2x C1, C2: 47 µF / 63V (Elektrolytische condensator)


• 1x R1: 470 Ω


• 10x R2 – R11: 150 Ω


• 1x R12: 150 kΩ


• 1x R13: 10 Ω (Low Power) óf 1 kΩ (High Power)
